Premiumlegierungen für eine moderne Wärmeerzeugung.
Unsere BGH THERM Heizleitergüten überzeugen durch außergewöhnliche Zunderbeständigkeit und sind für anspruchsvolle Anwendungstemperaturen bis zu 1400 °C ausgelegt.
Die metallischen Widerstandsheizelemente zeichnen sich durch einen hohen spezifischen elektrischen Widerstand aus, der eine effiziente Umwandlung der eingebrachten elektrischen Energie in Wärme ermöglicht. Die erzeugte Wärme kann anschließend über die Elementoberfläche an die Umgebung abgegeben werden.
Werkstoffgruppen und Anwendungsbereiche
Vielfältige Anwendungsgebiete
Die Einsatzmöglichkeiten von BGH THERM Heizleiterwerkstoffen sind äußerst vielseitig: Industrieöfen, Heizgeräte wie Durchlauferhitzer oder Heizpatronen, Haushaltswaren wie Kochfelder, Toaster oder Wäschetrockner, sowie Heizdecken, Sitzheizungen oder andere Flächenheizsysteme – und vieles mehr.
Langjährige Erfahrung in der Fertigung und echte Kundenorientierung
Die Anforderungen unserer Kunden sind unsere Motivation für eine stetige anwendungsspezifische und kundennahe Weiterentwicklung unserer Werkstoffgüten. Vielseitige Herstellungsmöglichkeiten auf modernen Produktionsanlagen entlang der gesamten Prozessroute ermöglichen gezielt einstellbare Werkstoffeigenschaften und ein Werkstoffdesign, dass zu unseren Kunden passt – 100 % „Made in Germany“.
Dank engster Widerstandstoleranzen, gleichmäßiger mechanischer Eigenschaften und herausragender Bespulungsqualität bieten unsere Produkte eine störungsfreie Verarbeitung bei unseren Kunden – inklusive optimaler Spiralisierbarkeit.
Überzeugen Sie sich von den Vorteilen unserer innovativen BGH THERM Heizleiterwerkstoffe.
Effiziente elektrische Heizsysteme sind ein Schlüssel zu einer nachhaltigen und zugleich wettbewerbsfähigen Zukunft. In Kombination mit erneuerbaren Energien und KI‑gestützten Steuerungen ermöglichen Widerstandsheizelemente intelligente Temperaturkonzepte mit minimalem Energieverbrauch und deutlich reduziertem CO2‑Fußabdruck.
Leistungsstarke Heizleiterwerkstoffe – geprüft, zuverlässig, langlebig

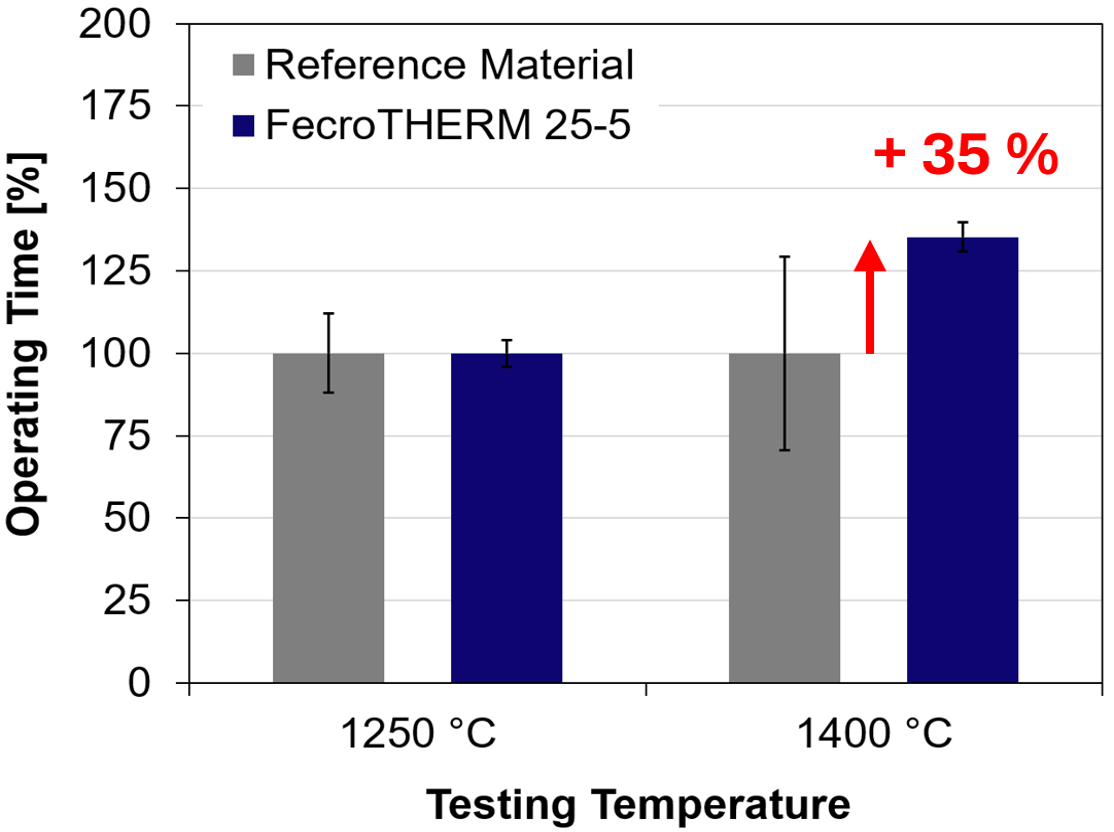

BGH FecroTHERM zeigt 35 % erhöhte Lebensdauer bei 1400 °C gegenüber dem von uns untersuchten Referenzmaterial.

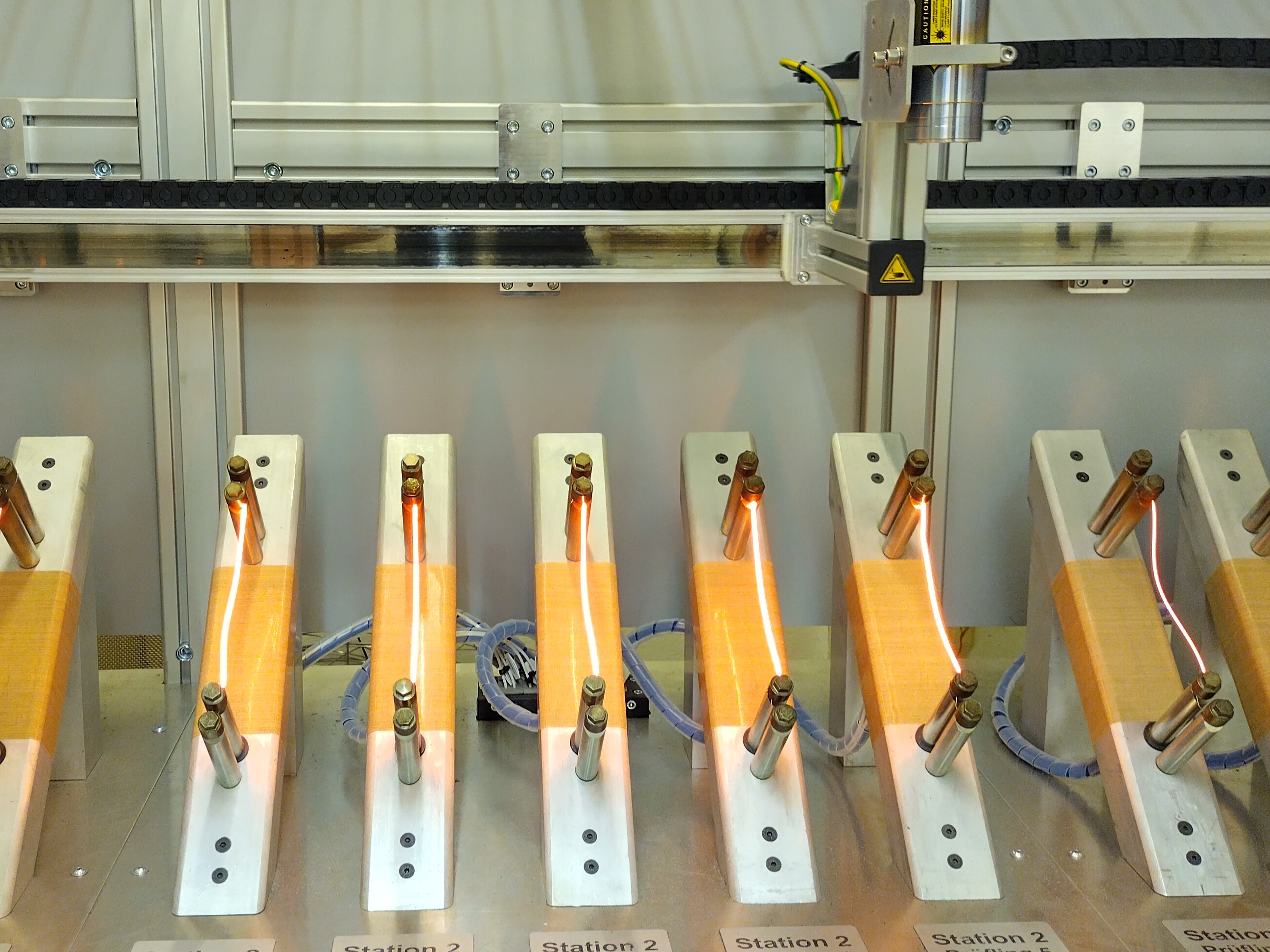

In regelmäßigen Abständen wird die Lebensdauer unserer Heizleiterdrähte unter Temperaturwechselbeanspruchung bis zu einer Elementtemperatur von 1400 °C überprüft. Dazu werden zyklischer Widerstandsheiztests auf dem hausinternen Heizleiterprüfstand durchgeführt und mit der Lebensdauer von handelsüblichen Referenzmaterialien der jeweiligen Werkstoffkategorie abgeglichen.
Dabei wurde für BGH FecroTHERM bei 1400 °C eine um 35 % erhöhte Lebensdauer gegenüber dem von uns untersuchten Referenzmaterial ermittelt.
Darüber hinaus nutzen wir die Möglichkeit von isothermen Alterungsversuchen oder realen Feldtests in unseren eigenen industriellen Wärmebehandlungsanlagen für kundenorientierte und anwendungsspezifische Weiterentwicklungen.
Um die gleichbleibend hohe Qualität unserer Produkte sicherzustellen, sind eine engmaschige, fertigungsbegleitende Kontrolle sowie umfassende Prüfungen des fertigen Halbzeugs fester Bestandteil unserer Standards.
Dazu zählen unter anderem die Sortenreinheitsprüfung am Ende des Produktionsprozesses, die sorgfältige Kontrolle der Oberflächenqualität und die Überprüfung der mechanischen Eigenschaften.
Eine zentrale Anforderung im Bereich der Heizleiterdrähte ist das zuverlässige Einstellen des vom Kunden spezifizierten Meterwiderstands. Zu diesem Zweck werden die elektrischen Widerstandswerte mehrfach während des gesamten Produktionsprozesses überprüft und bei Bedarf gezielt nachjustiert.
Ergänzt werden diese Standardprüfungen durch metallografische Analysen, die eine präzise Beurteilung des Werkstoffgefüges und der Korngröße ermöglichen.
Mit der kontinuierlichen Weiterentwicklung unserer Heizleitergüten verfolgen wir das Ziel, eine optimale Verarbeitbarkeit bei gleichzeitig hoher Lebensdauer zu erreichen.
Lieferprogramm von BGH THERM Heizleitern
Abmessungen
Draht: Ø 0,08 … 9,0 mm
Stab: Ø 1,0 … 20,0 mm, Länge 300 - 6 500 mm.
Lieferzustand
Draht: schlussgeglüht | schlussgeglüht und voroxidiert | gezogen | blank gezogen
Stab: geglüht und gerichtet | blank gezogen/gezogen und gerichtet | geglüht, geschliffen und poliert | gezogen, geschliffen und poliert
Lieferform
Draht: Coils, Spulen, Fässer
Stäbe
Die Abmessungen, Lieferbedingungen und Verpackung unserer Produkte hängen von der Materialgüte und den Produktspezifikationen ab und müssen im Einzelfall geprüft werden.
Anwendungsbereiche
Unsere Werkstoffe
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Bezeichnungen
- DIN EN 2.0842
- UNS N04401 / C72150
Eigenschaften
BGH CuniTHERM 44 weist einen besonders kleinen Temperaturkoeffizienten des elektrischen Widerstands auf und ist auch unter dem Markennamen Konstantan bekannt. Die Thermospannung gegenüber Cu ist hoch.
Der Werkstoff ist zunderbeständig und bis 600 °C u.a. beständig gegenüber sauerstoffhaltigen und oxidierenden schwefelhaltigen Gasen und Aufkohlung.
Lieferzustand
- weichgeglüht (+A)
- schlussgeglüht
- blankgezogen
Lieferform: Draht (auf Spule bis 3 mm, Ringe, Fässer)
Blanke Stäbe
Einsatzgebiet
BGH CuniTHERM 44 wird insbesondere in elektrischen Messgeräten und Niedertemperatur-Heizelementen mit Anwendungstemperaturen bis zu 600 °C eingesetzt.
Anwendungsbeispiele
- Präzisions- und Messwiderstände
- Thermoelemente
- Heizdrähte und -kabel
- Heizmatten
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Eigenschaften
BGH FecroTHERM 14‑4 ist eine ferritische Eisen‑Chrom‑Aluminium‑Legierung (FeCrAl) mit einem hohen
elektrischen Widerstand und einer guten Korrosionsbeständigkeit in chemisch anspruchsvollen
Umgebungen mit oxidierenden, schwefelhaltigen oder carburisierenden Atmosphären.
FecroTHERM 14‑4 ist magnetisch bis ca. 600 °C und eignet sich für Anwendungen mit Betriebstemperaturen bis zu 1000 °C.
Einsatzgebiete und Anwendungsbeispiele
BGH FecroTHERM 14‑4 wird in Hochtemperaturlast‑ oder Bremswiderständen eingesetzt. Weitere Anwendungsgebiete sind Rheostaten, Heizkabel sowie Heizwendeln in Haushaltsgeräten.
Lieferzustand
- geglüht oder geglüht, voroxidiert
- in Stäben gerichtet
- weitere Lieferzustände auf Anfrage
Lieferform
- Draht (Ringe, Fässer oder auf Spule bis Abmessung ≤ 3,0 mm)
- Stab
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
BGH FecroTHERM 20-5 ist eine ferritische Edelstahllegierung aus Eisen, Chrom und Aluminium mit hohem spezifischem Widerstand und guter Oxidationsbeständigkeit. Sie ist bis ca. 600 °C magnetisch.
Lieferformen- Draht (auf Spulen bis 3 mm, Ringe, Fässer)
- Blanke Stäbe, Stranggussknüppel
Heizelemente in Hochtemperaturöfen und Strahlungsheizern mit Betriebstemperaturen bis zu 1300 °C. Geeignet für die Abgasbehandlung.
Anwendungsbeispiele- Heizelemente für Hochtemperaturöfen
- Brennerköpfe und -abdeckungen
- Heizrohrelemente
- Strahlungsheizungen
- Ceran-Kochfelder
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Eigenschaften
BGH FecroTHERM 25-5 ist eine ferritische Eisen‑Chrom‑Aluminium‑Legierung (FeCrAl), die sich aufgrund der Ausbildung einer stabilen Al2O3‑Schicht speziell für den Einsatz in Hochtemperaturanwendungen oberhalb von 1000 °C eignet. Der Werkstoff zeichnet sich durch eine hohe Zunderbeständigkeit, einen hohen elektrischen Widerstand und eine sehr gute Korrosionsbeständigkeit in chemisch anspruchsvollen Umgebungen mit oxidierenden, schwefelhaltigen oder carburisierenden Atmosphären aus. BGH FecroTHERM 25‑5 ist magnetisch bis ca. 600 °C und eignet sich für Anwendungen mit Betriebstemperaturen bis zu 1400 °C.
Einsatzgebiete und Anwendungsbeispiele
BGH FecroTHERM 25‑5 wird insbesondere bei hohen Einsatztemperaturen als Heizelement in Hochtemperatur‑ oder Brennöfen eingesetzt. Typische Anwendungsgebiete sind Elektroöfen für die industrielle Wärmebehandlung, für die Glas‑ und Keramikindustrie als auch für die chemische Industrie.
Lieferzustand
- geglüht oder geglüht, voroxidiert
- in Stäben gerichtet
- weitere Lieferzustände auf Anfrage
Lieferform
- Draht (Ringe, Fässer oder auf Spule bis Abmessung ≤ 3,0 mm)
- Stab
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Eigenschaften
BGH NicraTHERM 30-20 ist eine rostfreie, austenitische Nickel-Chrom-Legierung mit hohem elektrischem Widerstand, guter Hochtemperaturfestigkeit sowie Zunderbeständigkeit. BGH NicraTHERM 30-20 ist unmagnetisch.
Lieferzustand
- weichgeglüht (+A)
Lieferform
- Draht (auf Spule bis 3mm, Ringe, Fässer)
- Blanke Stäbe, Stranggussknüppel
Einsatzgebiet
Heizelemente mit Anwendungstemperaturen bis 1000 °C.1
Anwendungsbeispiele
- Heizelemente für Elektroöfen
- Konvektions- und Heizlüfter
- Heizkabel
- Sitzheizungen
- Enteisungselemente
- Widerstände
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Eigenschaften
NicraTHERM 60-15 ist eine austenitische, hochtemperaturbeständige Ni-Fe-Cr-Legierung. Der Werkstoff zeichnet sich durch einen hohen elektrischen Widerstand bei guter Zunder- und Formbeständigkeit aus. Die gute Verformbarkeit bleibt auch nach Gebrauch erhalten. Die Güte ist sehr gut schweißbar.
Lieferzustand
- schlussgeglüht
- blankgezogen
Lieferform
- Draht (auf Spule bis 3mm, Ringe, Fässer)
- Blanke Stäbe
Einsatzgebiet
Heizelemente für Haushaltsanwendungen und Industrieöfen sowie für Ofenbauteile mit Anwendungstemperaturen bis zu 1100 °C.
Anwendungsbeispiele
- Küchengeräte (Grills, Toaster, Heizplatten)
- Weißware (Trockner)
- Elektro-Rohrdurchlauferhitzer
- Hochohmwiderstände
- Industrieöfen bis 1100 °C
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Bezeichnungen
- DIN EN 2.4658
- UNS N06008
Eigenschaften
BGH NicraTHERM 70-30 ist eine austenitische, hochtemperaturbeständige Ni-Cr-Legierung.
Die Beständigkeit gegenüber oxidierenden und reduzierenden Atmosphären ist hoch, bei der Anwesenheit schwefelhaltiger Gase jedoch eingeschränkt. Der Werkstoff ist sehr beständig gegenüber atmosphärischer Korrosion.
Lieferzustand
- weichgeglüht (+A)
- schlussgeglüht
- blankgezogen
Lieferform: Draht (auf Spule bis 3 mm, Ringe, Fässer)
Blanke Stäbe
Einsatzgebiet
BGH NicraTHERM 70-30 wird verwendet in Heizelementen für Haushaltsanwendungen und Industrieöfen sowie für Ofenbauteile mit Anwendungstemperaturen bis zu 1250 °C.
Anwendungsbeispiele
- Küchengeräte (Grills, Toaster, Heizplatten)
- Industrieofenbau
| Eigenschaft | Wert |
|---|---|
| Waermebehandlung | weichgeglüht (+A) |
Eigenschaften
NicraTHERM 80‑20 ist eine austenitische, hochtemperaturbeständige Ni‑Cr‑Legierung. Der Werkstoff ist zunderbeständig und zeigt nahezu konstante elektrische Eigenschaften im gesamten Anwendungstemperaturbereich.
Lieferzustand
- weichgeglüht (+A)
- blankgezogen
Lieferform
- Draht (auf Spule bis 3 mm, Ringe, Fässer)
- Blanke Stäbe
Einsatzgebiet
Heizelemente für Industrie‑ und Haushaltsanwendungen
sowie für Ofenbauteile mit Anwendungstemperaturen
bis zu 1200 °C.
Anwendungsbeispiele
- Hochleistungsheizpatronen
- Werkzeugheizung für Kunststoffformen
- Lötkolben
- Förderbänder aus Drahtgeflecht
- Regelwiderstände
- Drahtgewickelte Widerstände
Heizleiterwerkstoffe bei BGH anfragen
Haben Sie Fragen zu unseren Heizleitern? Arbeiten Sie an einer Anwendung im Bereich Heizleiter oder stehen vor material- oder prozessbedingten Herausforderungen? Dann nehmen Sie Kontakt zu uns auf!
Sehen Sie sich auch unser weiteres Sortiment an Nickel- und Sonderlegierungen an, zu denen Ausdehnungs- und Glaseinschmelzlegierungen, warmfeste, hitze- und korrosionsbeständige Legierungen sowie Rein-Nickel gehören.
